在网络工程和信息技术领域中，网络设备图标是网络拓扑图、系统架构图以及各类技术文档中不可或缺的视觉元素。它们以标准化的图形符号，直观地代表了不同类型的硬件设备及其在网络中的角色与连接关系。掌握这些常用图标及其对应的设备功能，是理解、设计、管理和维护网络的基础。
一、 核心网络设备图标与功能
- 路由器 (Router) 图标
- 常见图标：一个带有两个方向箭头的圆角矩形或类似城堡塔楼的简化图形，常被形象地称为“塔楼”图标。箭头象征数据在不同网络之间的路由选择。
- 设备功能：工作在OSI模型的网络层（第三层），核心功能是进行网络互连和路由选择。它根据IP地址在不同网络（如局域网与互联网、不同子网）之间转发数据包，是连接不同网络的“交通枢纽”。

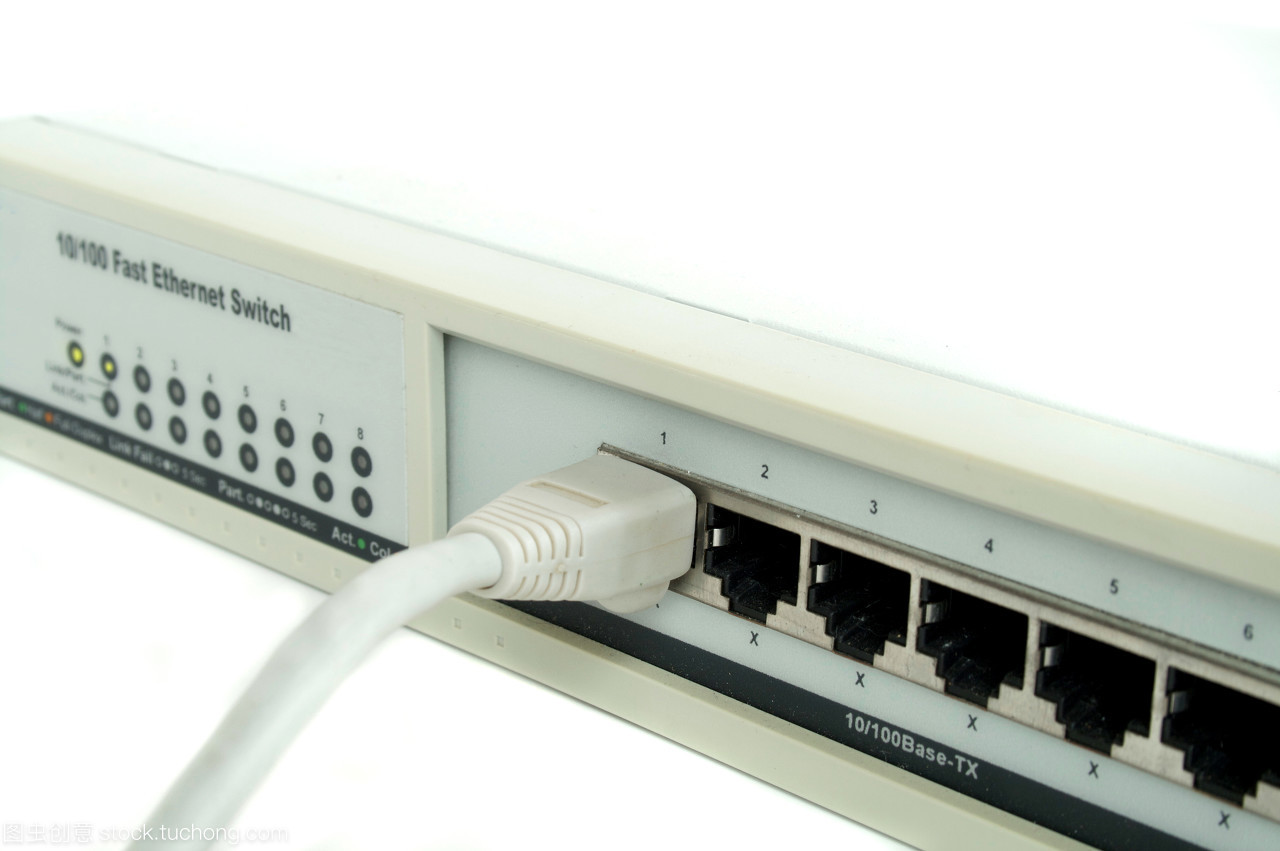

- 交换机 (Switch) 图标
- 常见图标：一个矩形，上方延伸出四条或更多条短线，代表其多个端口。图标内部有时会带有双向箭头，表示数据交换。
- 设备功能：主要工作在数据链路层（第二层），即“二层交换机”。它根据MAC地址在同一个网络内部（如一个局域网）高效地转发数据帧，能够构建冲突域更小、性能更高的网络。三层交换机则兼具部分路由功能。

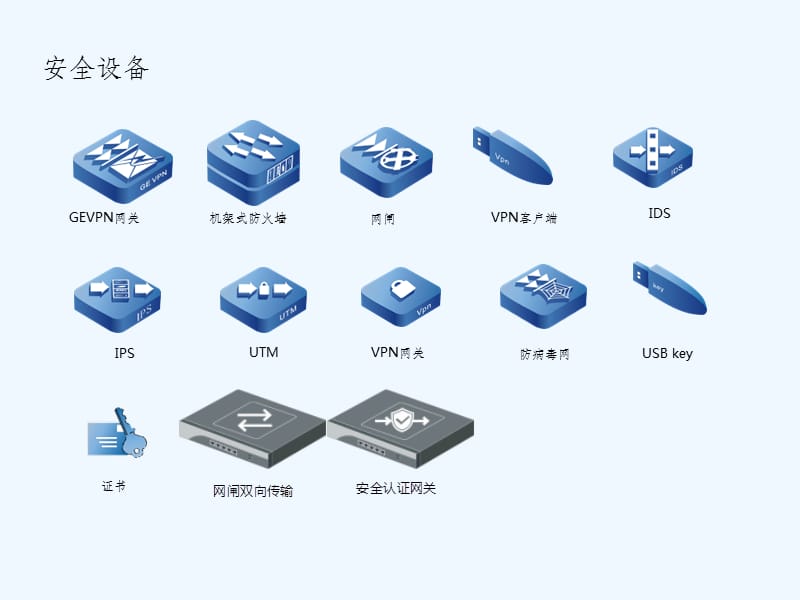

- 防火墙 (Firewall) 图标
- 常见图标：一道砖墙的简化图形，是网络安全最直观的象征。
- 设备功能：部署在网络边界，根据预设的安全策略（如访问控制列表ACL）对流入和流出的网络流量进行监控、过滤和控制，是保护内部网络免受外部威胁的关键安全设备。
二、 接入与终端设备图标
- 无线接入点 (Wireless Access Point, AP) 图标
- 常见图标：一个类似无线电波传播的同心圆或扇形图案。
- 设备功能：提供无线局域网（WLAN）接入服务，使无线终端（如笔记本电脑、手机）能够连接到有线网络。
- 调制解调器 (Modem) 图标
- 常见图标：一个带有闪电符号或上下波形的矩形。
- 设备功能：进行信号调制与解调，实现数字信号与模拟信号之间的转换，是传统电话线（DSL）或 cable 等方式宽带接入的必备设备。
- 网络接口卡/网卡 (Network Interface Card, NIC) 图标
- 常见图标：一个带有连接插口（如RJ-45）的矩形卡片简图。
- 设备功能：任何计算机或终端设备接入网络必需的硬件，提供物理连接和MAC地址。
三、 其他重要设备图标
- 集线器 (Hub) 图标
- 常见图标：与交换机类似，但通常内部为一个空心圆圈或“星形”连接点，现已较少使用。
- 设备功能：工作在物理层（第一层），是一个简单的信号中继器，将所有端口收到的数据广播到所有其他端口，已被性能更优的交换机取代。
- 网络存储设备 (NAS/SAN) 图标
- 常见图标：一个堆叠的磁盘或机柜图形。
- 设备功能：提供网络化的数据存储服务，允许授权用户通过网络访问和共享存储空间。
- 负载均衡器 (Load Balancer) 图标
- 常见图标：一个天平或一个指向多个服务器的箭头图形。
- 设备功能：将网络请求或流量智能地分发到后端多台服务器，以提高系统的处理能力、可靠性和可用性。
四、 图标在拓扑图中的运用
在实际的网络拓扑图绘制中，这些图标通过线条（代表线缆或无线连接）按照实际的物理或逻辑连接关系组合起来，清晰地展现了网络的整体结构、数据流向和设备层次（如核心层、汇聚层、接入层）。统一的图标使用，使得技术人员能够快速理解网络架构，便于进行故障排查、容量规划和方案交流。
****：网络设备图标是一套国际通用的“视觉语言”。从代表路径选择的路由器，到负责内部交换的交换机，再到守护安全的防火墙，每一个图标都承载着特定的技术含义。熟练掌握这些图标及其对应的设备原理，是每一位网络工程师、IT管理员乃至相关专业学习者构建网络知识体系的重要基石。
